一、概述

隔膜式氣壓罐分立式和臥式二種，其工作原理相同。

氣壓罐是成套自動給水設備中必不可少的組成部分，

其作用為：

貯能停機保壓，確保管網壓力并隨時龍頭有水。

應付少量供水及正常的管網泄露（不開泵）。

貯能也是實現自動控制功能不可缺少的部件。

具有清除水錘，清除壓力抖動的作用，有利于壓力傳感器的正確測控使用。罐內部隔膜結構保證了水不與罐壁接觸，因此罐壁內部無銹蝕，外部無凝露現象，使用壽命大大延長。

水質不受外界污染，安裝位置靈活機動，易于遷移?？梢杂行У钠骄徦到y(tǒng)中的壓力波動，減少水泵的起停頻率。新型隔膜安裝工藝，氣密性好。隔膜壽命長， 300萬次屈撓試驗不龜裂，隔膜為食品級天然橡膠隔膜可以應用在飲用水系統中。適用于各種生活，消防給水系統。

二、工作原理

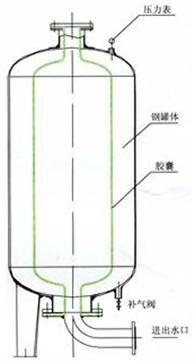

隔膜式氣壓罐是由鋼質外殼，橡膠隔膜內膽構成的儲能器件，橡膠隔膜把水室和氣室完全隔開，當外界有壓力的水充入隔膜式氣壓水罐的內膽時，密封在罐內的空氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小，壓力升高儲存能量，壓縮氣體膨脹可以將橡膠隔膜內的水壓出罐體。

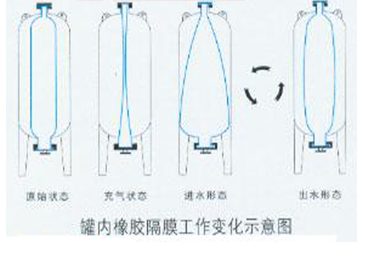

罐內橡膠隔膜工作變化示意圖：

三、適應范圍

隔膜式氣壓罐廣泛應用于中央空調循環水穩壓，蒸水供應膨脹系統，采暖統循環水補水穩壓，消防給水系統補水穩壓，變頻給水穩壓，鍋爐補水，氣壓式給水等場合。

四、隔膜氣壓罐使用說明

（1）使用前必須先充氣，后進水。

（2）充氣壓力表壓為0.2~0.3MPa。

（3）在長期使用過程中發現低于0.2MPa時及時補氣。

（4）在使用過程中出現壓力不穩定，補氣閥打開是否有出水現象，如有出水現象就表示隔膜已損壞需調換隔膜，再投入使用。

（5）每使用6個月，定期進行檢查維修，補氣閥是否有漏氣現象，壓力表校驗期是否到期，需校驗。

（6） 隔膜氣壓罐的安全閥、壓力表應建立管理檔案，安全閥安裝在管路系統中，按國家有關規定執行。

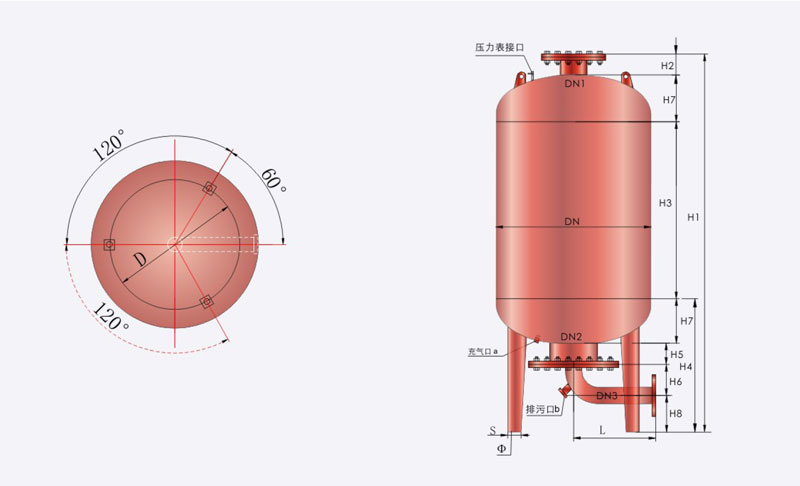

立式氣壓罐結構

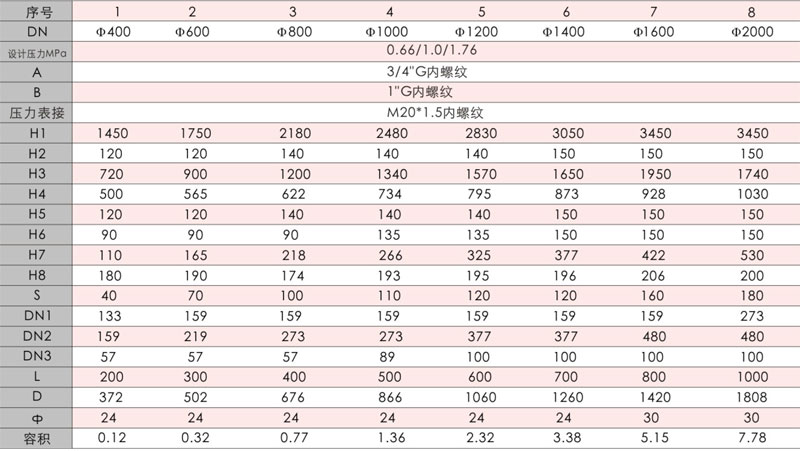

安裝尺寸及參數表

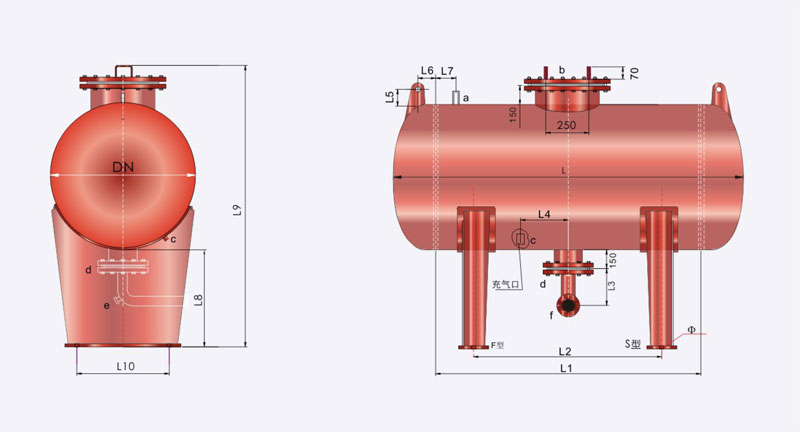

臥式氣壓罐結構

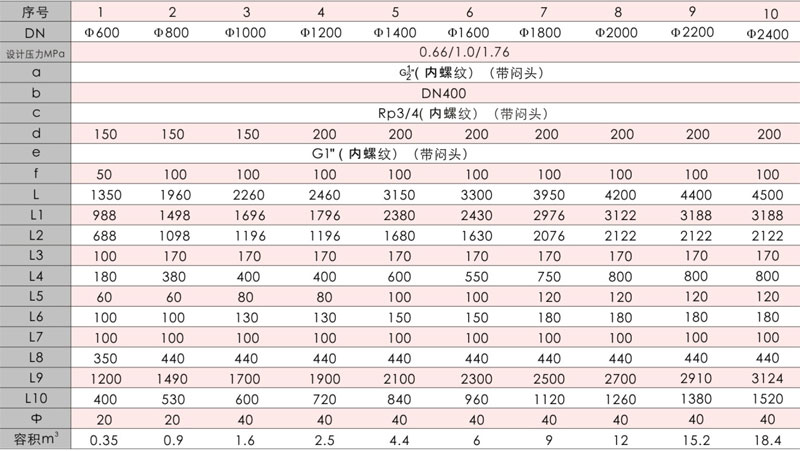

安裝尺寸及參數表

★本公司保留對所有產品的外觀設計和規格進行變更的權利。

★特殊規格可根據客戶要求進行設計及制造。

★材質可以為碳鋼及不銹鋼。
