一、工作原理

使用前真空罐內須加滿水,當罐內的水被水泵吸出,罐內產生負壓（真空）后，由于大氣壓的作用，蓄水池內的水通過吸水管進入真空罐，通過水泵源源不斷的供水。

二、 特點及使用范圍

真空引水罐使用于無自吸功能的下吸式水泵（水低泵高），YGL系列真空引水罐結構獨特，真空度高，從而保證了水泵較高的工作效率，是代替真空引水泵的佳選擇。

容積的確定可通過下列公式計算

（L+H）×S≤0.14V或V≥7（L+H）×S

式中L――吸水管垂直高度（吸水管垂直高度不大于6米）與水平長度之和；

H――真空引水罐高度；

S――吸水管截面積；

V――真空引水罐總容積。

三、使用方法

1.按圖連接吸水管、真空罐、水泵。

2.往C口，在罐體內灌滿水，關閉C口。

3.確認無漏水處后，即可啟動水泵，投入正常使用

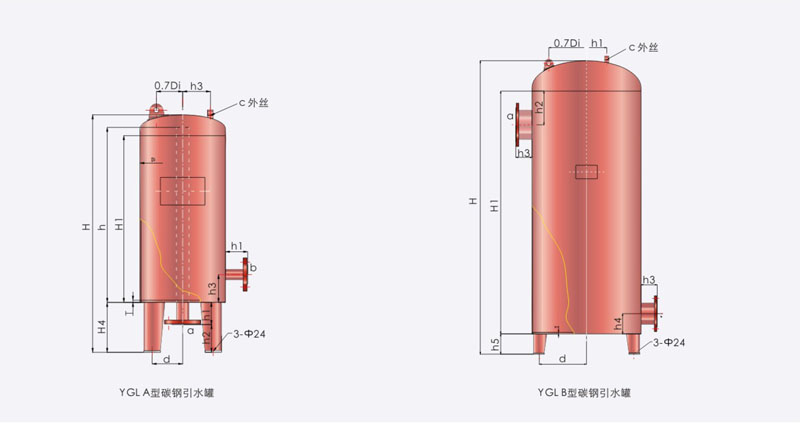

引水罐外形結構

安裝尺寸及參數表

★本公司保留對所有產品的外觀設計和規格進行變更的權利。

★特殊規格可根據客戶要求進行設計及制造。

★材質可以為碳鋼及不銹鋼。
